關于防輻射性能測試儀的介紹

2020-09-26 10:37:25

隨著現代科技的高速發展，一種看不見、摸不著的污染源日益受到各界的關注，這就是被人們稱為“隱形殺手”的電磁輻射。一般來說，雷達系統、電視和廣播發射系統、射頻感應及介質加熱設備、射頻及微波醫療設備、各種電加工設備、通信發射臺站、衛星地球通信站、大型電力發電站、輸變電設備、高壓及高壓輸電線、地鐵列車及電氣火車以及大多數家用電器等都是可以產生各種形式、不同頻率、不同強度的電磁輻射源。電磁輻射對人體造成不同程度的危害。需要加強電磁輻射防護觀念的普及和防護技術以及防護材料的開發。

【適用范圍】

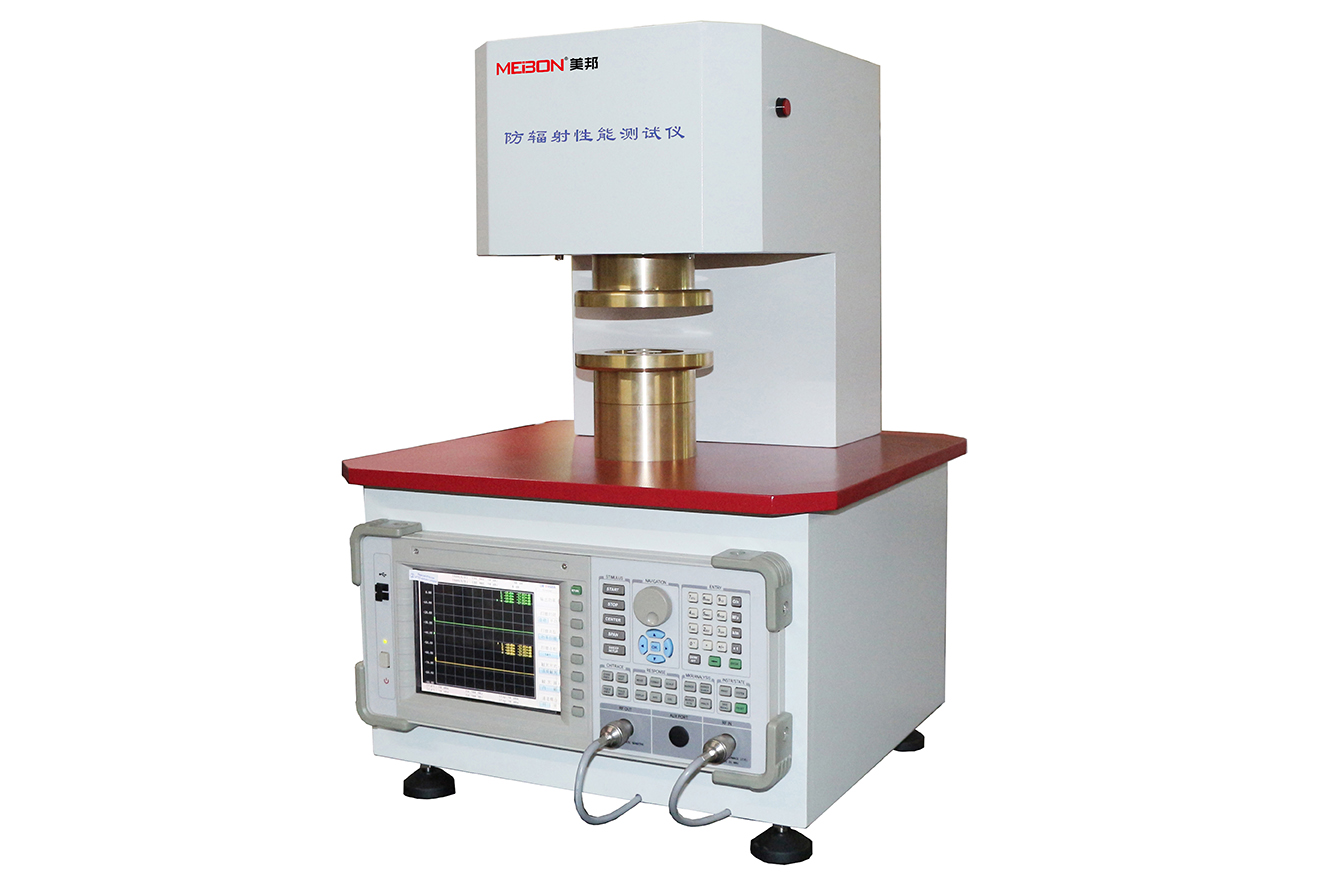

YG913防輻射性能測試儀用于紡織品、塑料布、金屬薄板、非導電材料表面層或鍍層、金屬網、導電膜、導電玻璃、導電介質板等電磁屏蔽材料的電磁屏蔽效能的測試（法蘭同軸法）。
【符合標準】
GB/T 23326 不銹鋼纖維與棉滌混紡電磁波屏蔽本色布
GB/T 25471 電磁屏蔽涂料的屏蔽效能測量方法
SJ 20524 材料屏蔽效能的測量方法 ASTM 4935 等
【技術參數】
1、信號源
測試頻率范圍：300KHz～3000MHz
頻率穩定度：≤±5×10-6
頻率分辨率：1Hz
信號純度：≤-65dBc/Hz(偏10KHz)
輸出電平：-45dBm～+10dBm
電平準確度：≤±1.5dB（25℃±5℃、-45dBm～+5dBm）
諧波抑制比：≥30dB(1MHz～3000MHz)、≥25dB(300KHz～1MHz)
方向性：≥50dB（矢量校準后）
功率掃描：-8dBm～+5dBm
系統阻抗：50歐姆
2、接收機
頻率范圍：300KHz～3000MHz
分辨率帶寬：100Hz～20KHz
動態范圍：≥95dB（RBW=1KHz）
輸入電平：+10dBm
輸入損壞電平：+20dBm（直流+25V）
端口：駐波比≤1.2
3、儀器原理

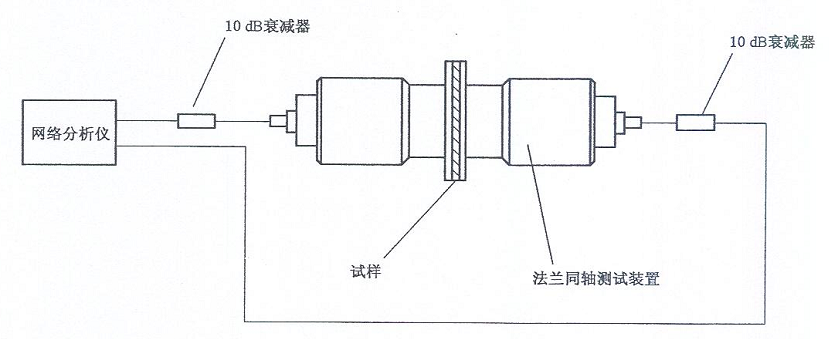

結構圖

1、屏蔽效能（SE）
在同一激勵電平下，有屏蔽材料與無屏蔽材料時所接收到的功率或電壓之比的對數；公式如下：
VO—無屏蔽材料時的接收電壓；
VI—有屏蔽材料時的接收電壓；
PO—無屏蔽材料時的接收功率；
PI—有屏蔽材料時的接收功率；
2、測試過程
按標準GB/T 25471-2010要求，取裁試驗和調濕后；先用參考試樣在多頻率點進行測量，在每個頻率記錄接收值PO(或VO)，再換上測量試樣在多頻率點進行測量，在每個頻率記錄接收值PI(或VI)；用上面公式計算屏蔽效能。

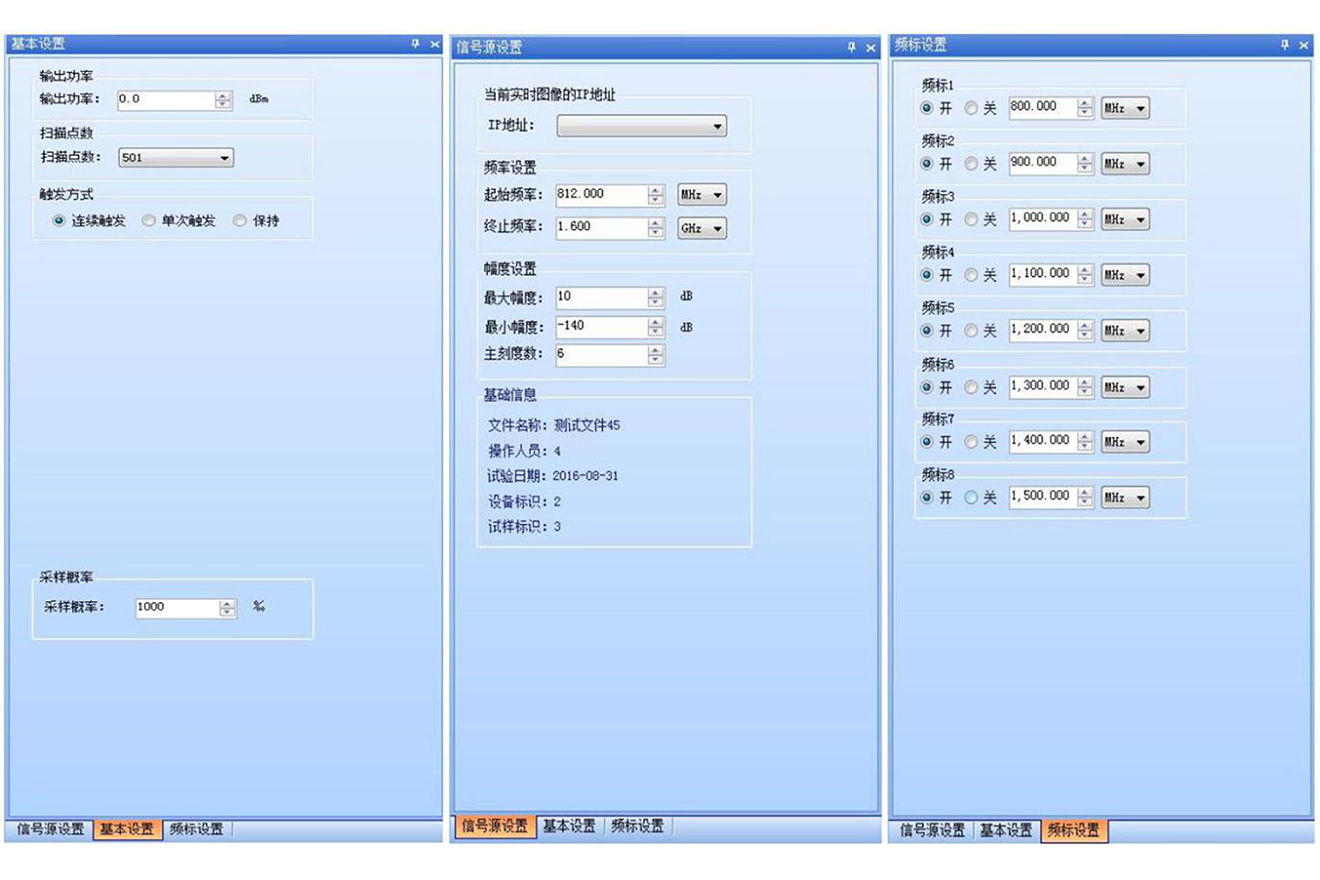

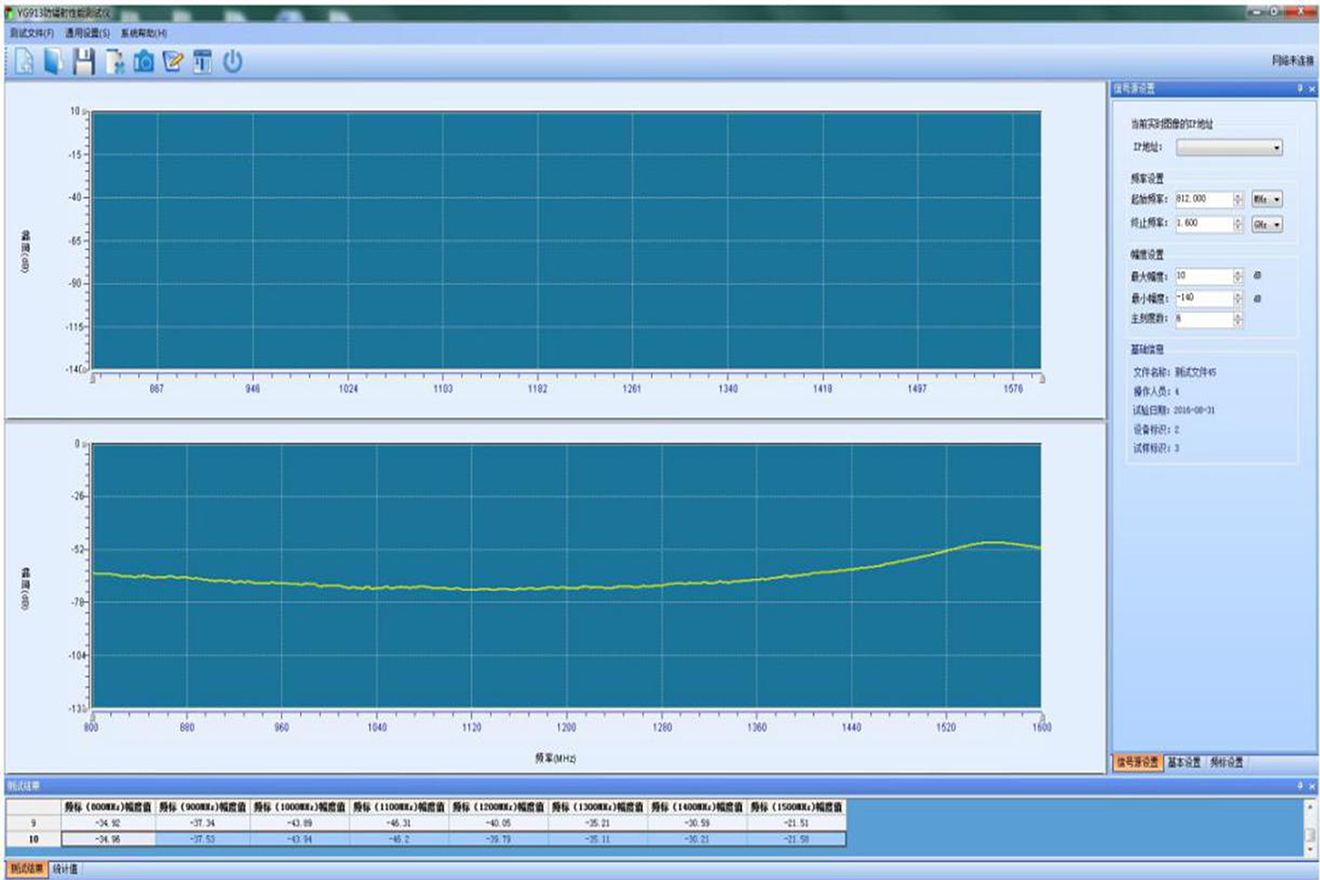

【軟件界面】
